内燃機関超基礎講座 | 三菱自動車のプラグイン・ハイブリッドシステム［Concept PX-MiEV］実質的にはシリーズハイブリッド

• 2020/11/20
• Motor Fan illustrated編集部

ブックマークする

電動駆動を得意とする三菱自動車。世界初の4WDプラグインハイブリッドSUVとする「アウトランダーPHEV」では、同社らしい非常にユニークなメカニズムを搭載している。その原型となったMitsubishi Concept PX-MiEVの機械構成を振り返ってみる。

•
•
•
•
•
•
•
  すべての写真を
  見る


2009年の東京モーターショーで世界初出展。PXはPlug-in hybrid, （X）cross-overの意味、MiEVとはMitsubishi innovative Electric Vehicleの接頭語。EVでの走行頻度を大幅に拡大した新開発「三菱プラグインハイブリッドシステム」を搭載し、50km/ℓ以上の超低燃費を実現した。また、差動モーターを用いて後輪左右のトルクを移動するE-AYC（Electric powered Active Yaw Control）を新たに採用した新開発S-AWC（Super All Wheel Control）を搭載することで、高い環境性能と走行性能を両立させた新世代クロスオーバーのコンセプトカーである。また、乗員に快適な室内環境を提供する"cocochi（ここち）-インテリア"や最新の安全対応技術など数多く搭載した。

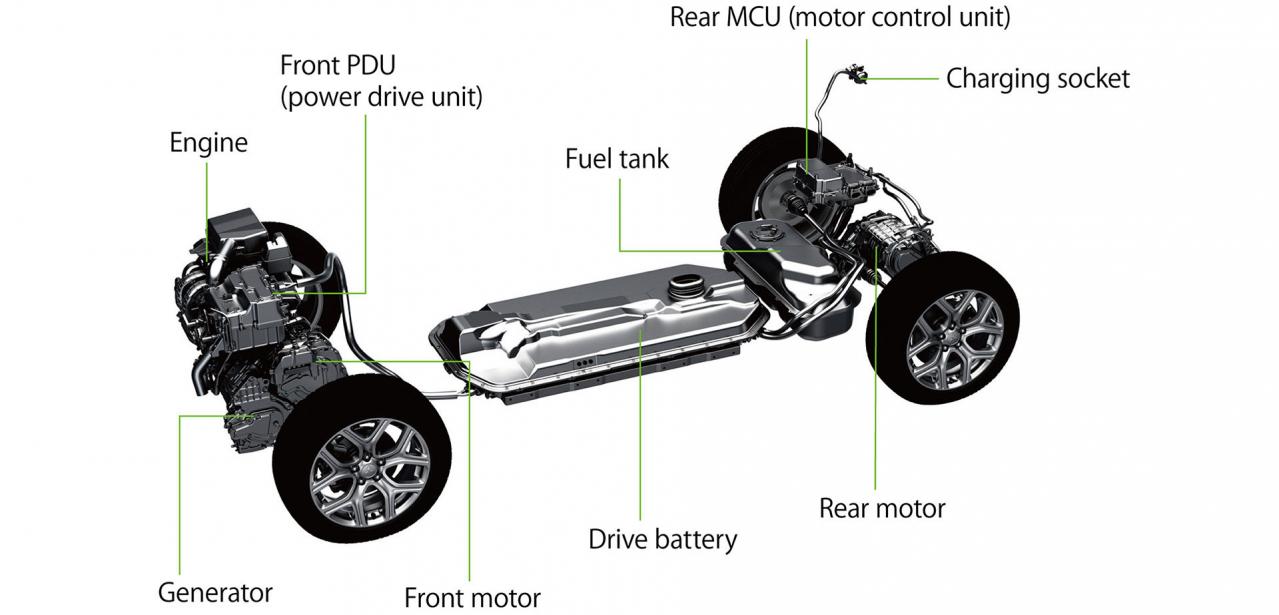

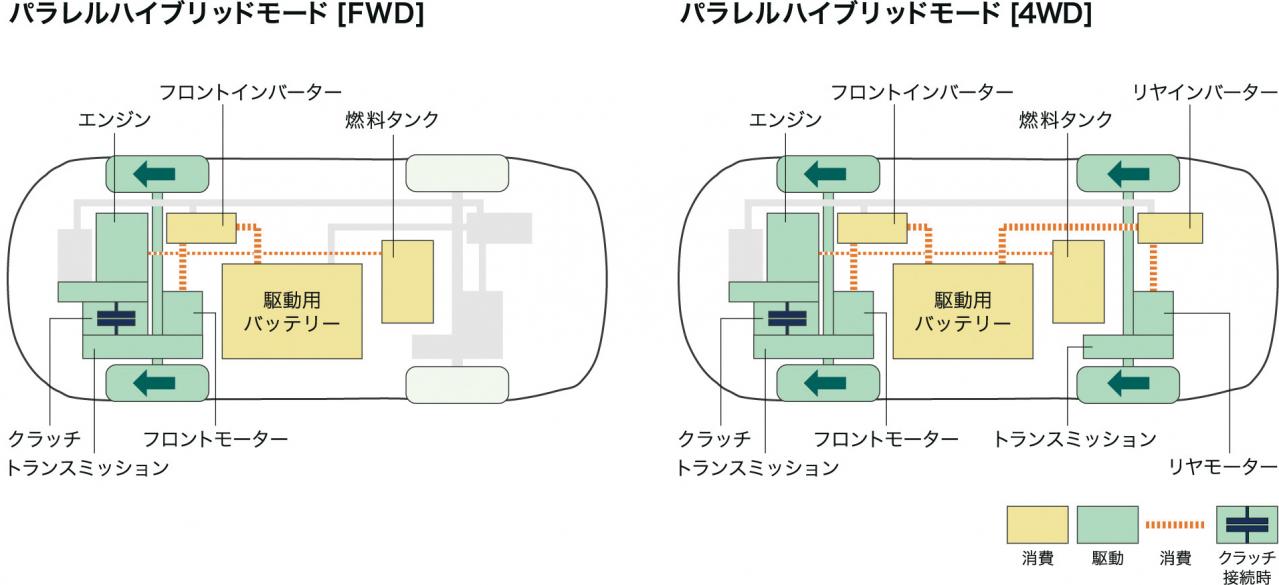

三菱は「シリーズ・パラレル方式ハイブリッド」と呼んでいるが、実質的にはシリーズハイブリッドと考えれば理解が早まる。システムの構成は複雑だ。フロントに1.6ℓのガソリンエンジン（最高出力85kW/115ps）とセットになった発電機（発電量70kW）、クラッチ、トランスミッションを搭載。駆動用モーター（最高出力60kW、最大トルク200Nm）を前後に1基ずつと、それぞれの制御用インバーターを搭載する。多彩な走行モードを持つが、エンジン出力を駆動に用いるのは、高速道路の一定速走行など、発電より効率が高くなる範囲だけ。あとは発電用に作動すると理解すればいい。制御担当エンジニア氏も「基本はEVなので、意外と単純な制御で十分に対応できた」とコメントしていた。

ご覧のとおり、その後「アウトランダーPHEV」として結実する。エンジンは2.0ℓに改められ（その後マイナーチェンジで2.4ℓへ換装）、モーターは60kW／137Nm（フロント）／195Nm（リヤ）とされた。
