豊田自動織機:トヨタ・グランエースが搭載するディーゼルエンジン【東京モーターショー2019】

  • 2019/10/24
  • Motor Fan illustrated編集部
このエントリーをはてなブックマークに追加
左後方視。巨大なスターターモーターがディーゼルエンジンらしい。シリンダーヘッド周りにのたうちまわるめっき菅はEGR配管。

アルファード/ヴェルファイアの上をいく豪華ミニバン?として熱い視線を集めるトヨタ・グランエース。搭載を予定しているディーゼルエンジンが展示されていた。
(W4203:豊田自動織機)

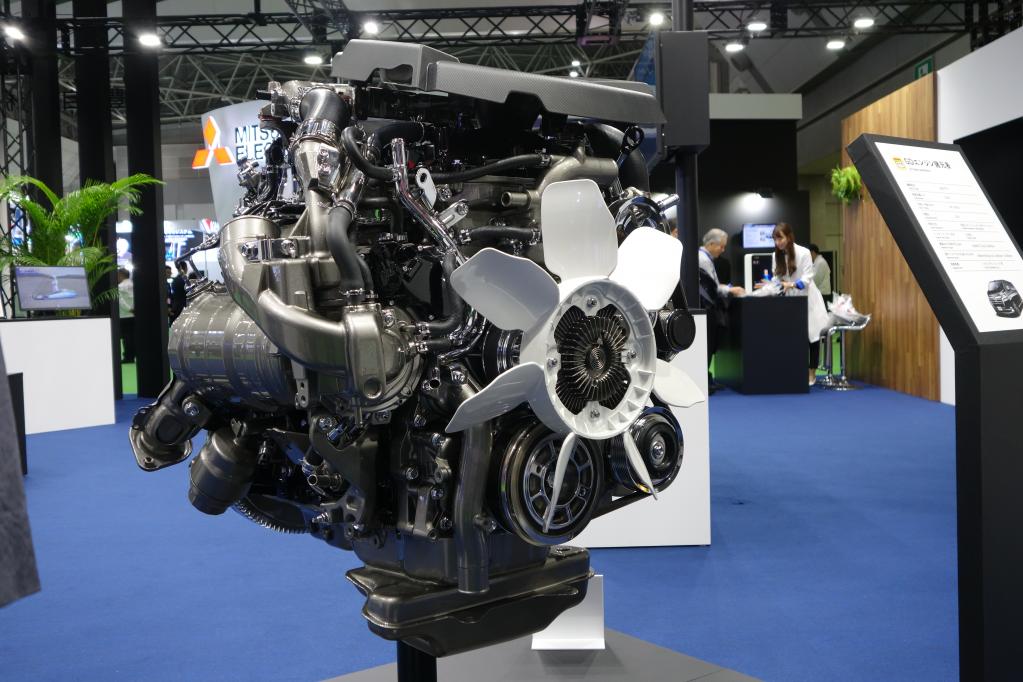

右前方視。クーリングファンはカップリングタイプ。右方吸気/左方排気のレイアウトで、後処理装置が所狭しと二段構えでセットされる。
左側面視。シリンダーヘッド上に載るのは水冷インタークーラー。EGR配管と合流し吸気マニフォールドへ続く。この角度からだとトルクコンバーターの厚みが際立つ。

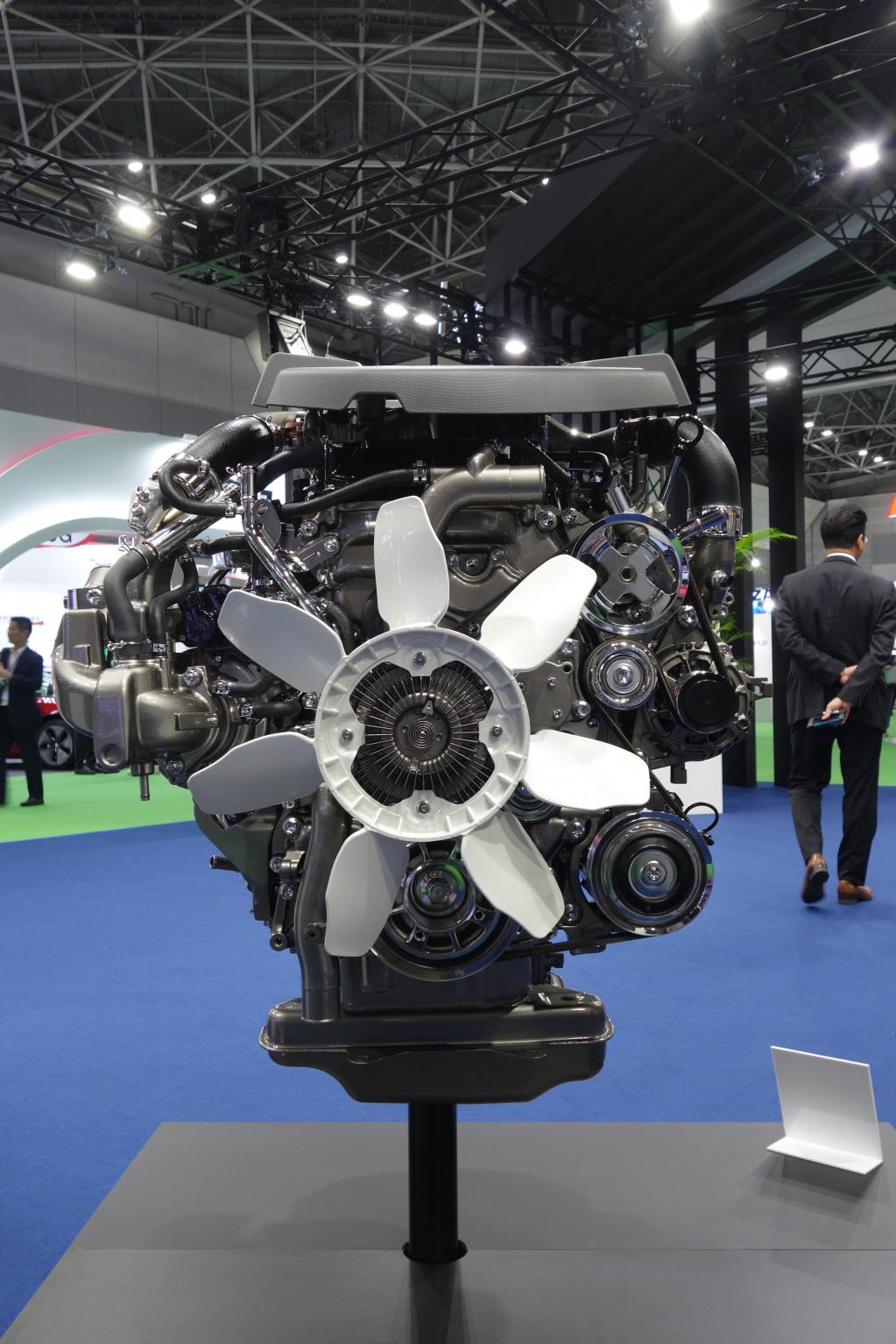

前方視。カップリングファンの下がメインシャフト/プーリ。ベルトを介して右方がA/Cコンプレッサ、その上にアイドルプーリとウォータポンプか。アイドルプーリの右にはオルタネータが備わる。

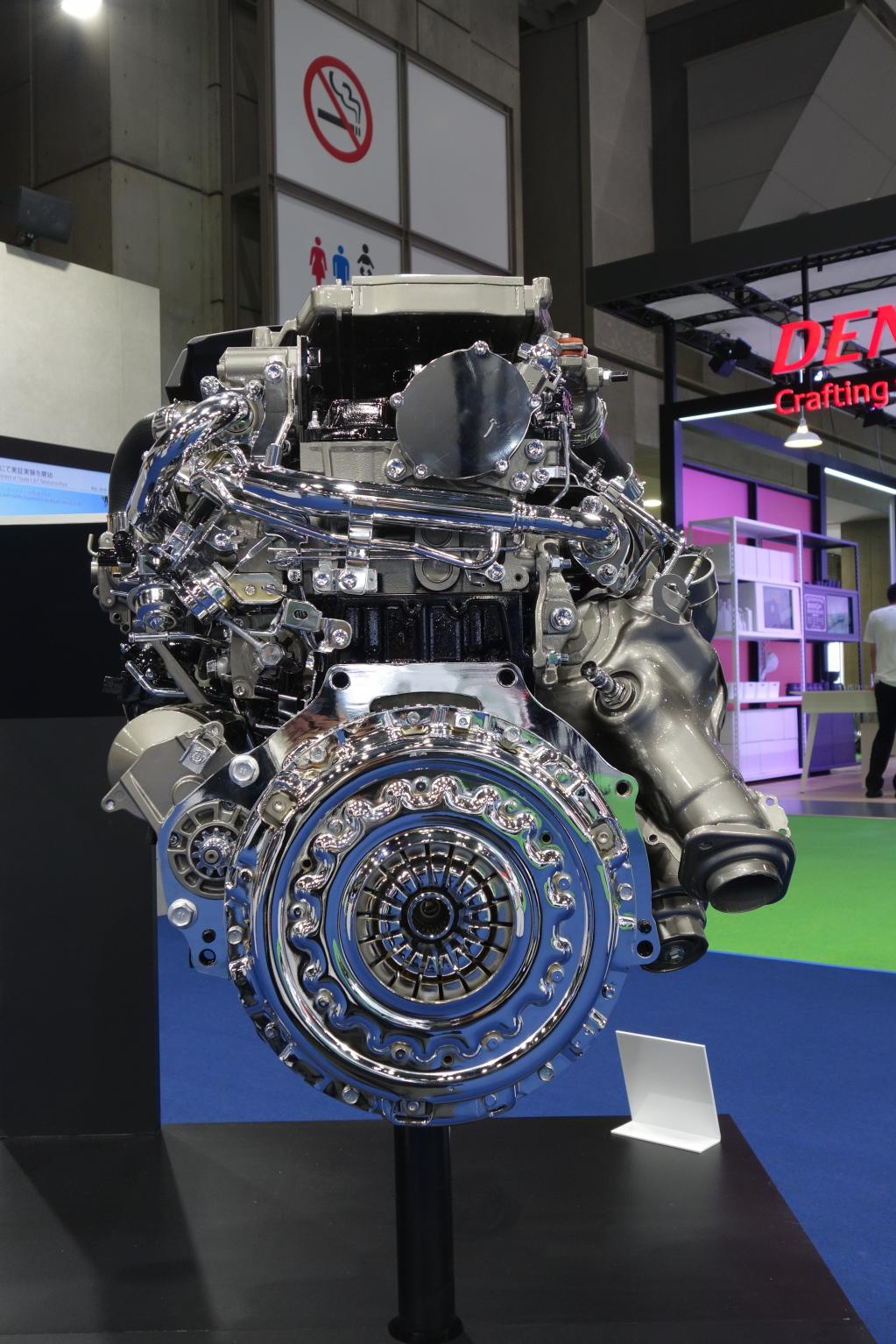

後方視。鋳鉄製のシリンダブロックは思いのほか背が低い印象。このブロックの精密鋳造に、豊田自動織機の技術が存分に生かされた。
上から眺めたところ。インタークーラを水冷にしたことで配管を短くコンパクトにすることができる。

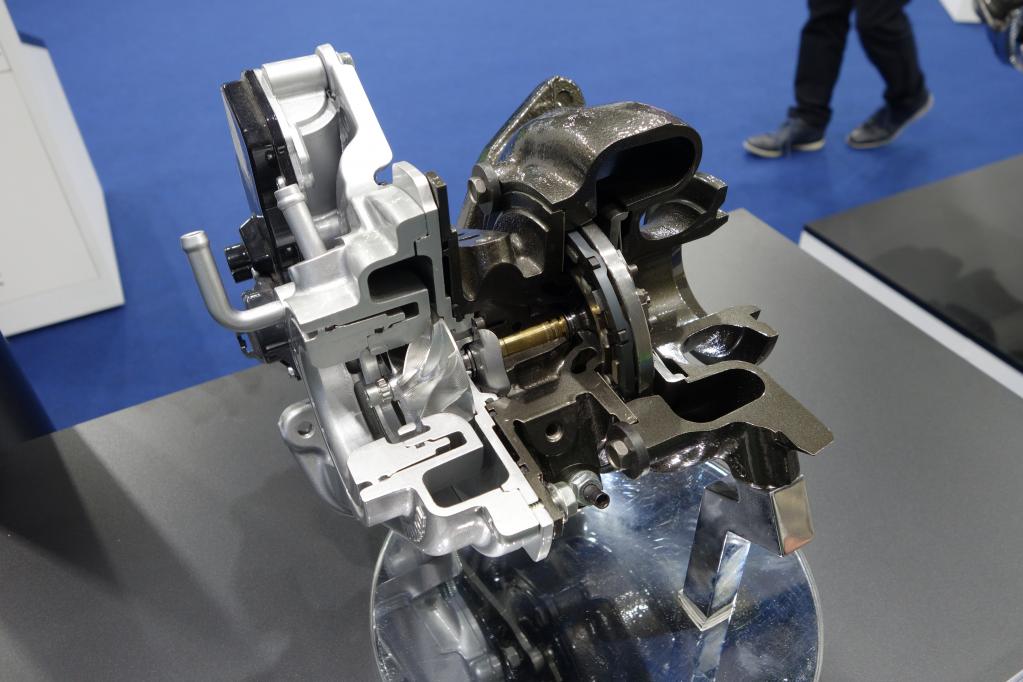

ターボチャージャー単体も展示。ディーゼルエンジンでは常道のVGターボを採用する。トピックはコンプレッサ側が水冷であること。
コンプレッサハウジングは入れ子状になっていて、ウォータジャケットを形成する。ホイール付近にはバイパス路を設けることで音と効率を改善した。

トヨタの最新ディーゼル。最新鋭最先端だが、ひたすら耐久信頼性をねらうGD

■ 1GD-FTV シリンダー配列:直列4気筒 排気量 2754cc 内径×行程 92.0mm×103.6mm 圧縮比 15.6 最高出力 130kW/3400rp...
